功能特點

系統主要功能

參數設置功能：可分別對四個通道設置不同的工作參數

參數存儲功能：保存各個通道的運行參數

運行控制功能：可分別控制每個執行機構單獨工作，也可控制多達四個執行機構同時工作或分時工作

通道拷貝功能：可讓所有通道的執行機構按照拷貝通道的參數進行工作

延時啟動功能：可分別控制各個通道的執行機構開始工作的延時時間

掉電記憶功能：重新上電后可選擇是否按照掉電前的狀態繼續進行工作

堵車保護功能：當有一個執行機構因意外被停止灌注或抽取時，系統鳴笛報警并停止工作

外控功能：有一路外部啟停控制的信號。信號為脈沖方式，每觸發一次啟停狀態進行一次變換

每個通道均有兩路OC門輸出，用來指示該通道執行機構的啟停及方向狀態

通訊功能：具有RS485通訊接口，可通過上位機后臺對其進行控制

注射器保護功能：通過調整限位塊位置，可以防止注射器受損

各通道主要功能

注射器選擇功能：可從列表中選擇不同廠家，不同規格型號的注射器

注射器自定義功能：用戶可自定義并儲存單通道的四組注射器內徑值

工作模式設置功能：灌注，抽取，先灌注再抽取，先抽取后灌注，連續五種模式可選

運行參數設置功能：可設置分配液量，灌注時間，抽取時間，間隔時間及分配次數多個參數

顯示方式選擇功能：主工作界面可選擇顯示不同的參數：液量，流量，線速度

快進快退功能：全速灌注或抽取液體

流量校正功能：通過校正程序，可以分配到更加精確的液量

技術指標

工作模式：注射、抽取、先注射后抽取、先抽取后注射、連續

執行單元數量：1-4

最大行程：90mm

行程分辨率：0.165μm

線速度范圍：7.94μm/min-79.4mm/min(流量=線速度×注射器內截面積)

線速度調節分辨率：7.94μm/min

行程控制精度：誤差≤±0.5%(行程≥最大行程的30%時)

額定線性推力：＞90N

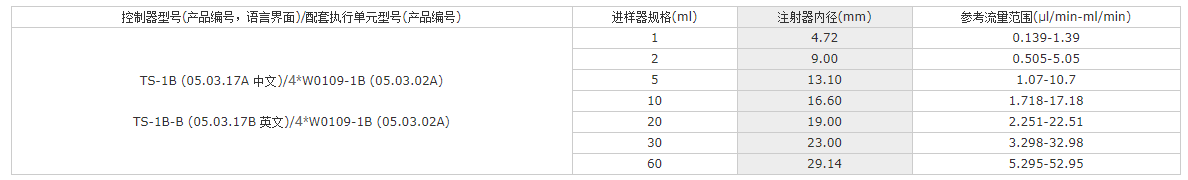

注射器選擇：內置主要廠家、主要型號注射器供選擇

注射器自定義：可儲存四個用戶自定義的注射器內經值

流量校正：通過校正程序獲得更為精確的液量

運行參數設置：分配液量、注射時間、抽取時間、間隔時間、分配次數等，各通道可單獨設置，可以讓所有通道采用指定通道的參數。

啟動參數設置：各執行單元單獨啟動、各執行單元分別延時啟動、各執行單元同步啟動

顯示參數選擇：液量、流量或線速度

掉電記憶：重新上電后可選擇是否按照掉電前的狀態繼續進行工作

快進(退)功能：全速注射或抽取液體

狀態信號輸出：2路OC門信號輸出，用于指示啟/停和方向狀態

控制信號輸入：3路TTL電平信號輸入，用于控制啟停、快進、快退

通信接口：RS485

控制器外形尺寸：235×178×74(mm)

控制器重量：0.8kg

執行單元外形尺寸：245×100×95(mm)

執行單元重量：1.3kg

使用電源：AC 90V-260V/40W

工作環境溫度：0℃-40℃

工作環境相對濕度：＜80%

其他參數
